Support de roue version Tunning!!!!!!

Publié le par Olivdu44

Me revoilà avec ce petit article afin de vous faire partager ma nouvelle innovation.

Comment faire disparaître les écrous nylstop qui permettaient le blocage des hexagones de roues?


Un hexagone de roue et son écrou borgne, deux roulements enchassés sur une petite bague en laiton.

Une vis avec une partie non filetée (pour acceuillir les roulements), une tête retravaillée (afin que cette dernière puisse passer dans l'hexagone de roue) et une partie filetée qui se vissera en force dans le coude blanc.

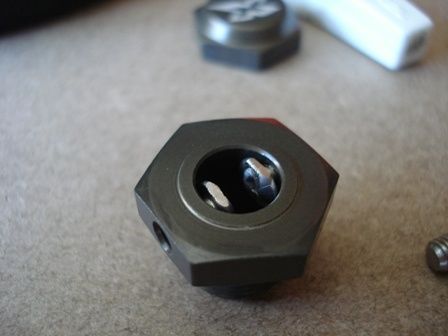

Deux petites vis retravaillées qui viennent se glisser en lieu et place de la goupille utilisée sur les TT 1/8ème afin d'empêcher la roue de sortir de son axe. Elles doivent laisser passer librement l'axe de roue mais aussi ne pas dépasser de l'hexagone pour pouvoir monter la roue.

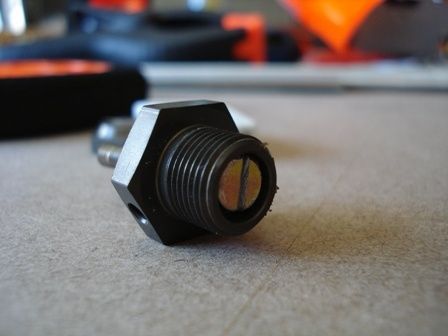

On enfile tout ça, la tête de l'axe tourne librement sans dépasser de l'hexagone.

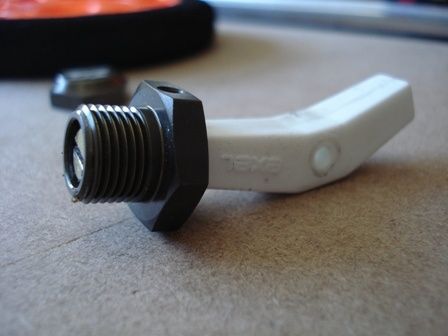

Je viens intercaler une petite rondelle en nylon entre l'ensemble et le coude avant de raccorder le tout.



Bien évidemment, quelques gouttes de graisse ont été rajoutées par ci par là lors du montage.

je rajoute en + une petite rondelle en nylon sur la tête de l'axe avant de finaliser le montage de la roue à l'aide de l'écrou borgne afin d'éviter, le cas échéant, la rencontre de l'acier et de l'alu.

Et  voilà, une jolie roue "tunning" du plus bel effet.

A vous maintenant......


Commenter cet article

Alexandre 08/03/2016 11:36

Chers amis du tuning et de la personnalisation automobile je vous envoie le bonjour.
Je souhaite vous faire part de l'ouverture de mon nouveau lavage auto dans le 15 ème arrondissement de Paris.
Situé au 26 villa croix Nivert, Je me spécialise dans le nettoyage des voitures tunés.
Vous trouverez mon site à l'adresse suivante: http://american-car-wash.com
A bientôt.

francois 01/02/2011 12:14



pouvez vous nous donnez la listes des pieces et ou es ce que vous les avez trouver?


pour la fixation de la roue arriere


merci de votre réponse.



Olivdu44 28/06/2011 18:38



La liste se trouve dans la première photo, y'a rien de plus.


J'ai trouvé les pièces chez mon détaillant préféré (roulements et support de roue TT 1/8ème) et aussi chez Casto (par exemple) pour les vis.


La pièce blanche est un coude de cerf-volant que l'on peut trouver dans une boutique spécialisée.


Bonne construction


Oliv'
